透水性能・技術データ

透水性能・技術データ

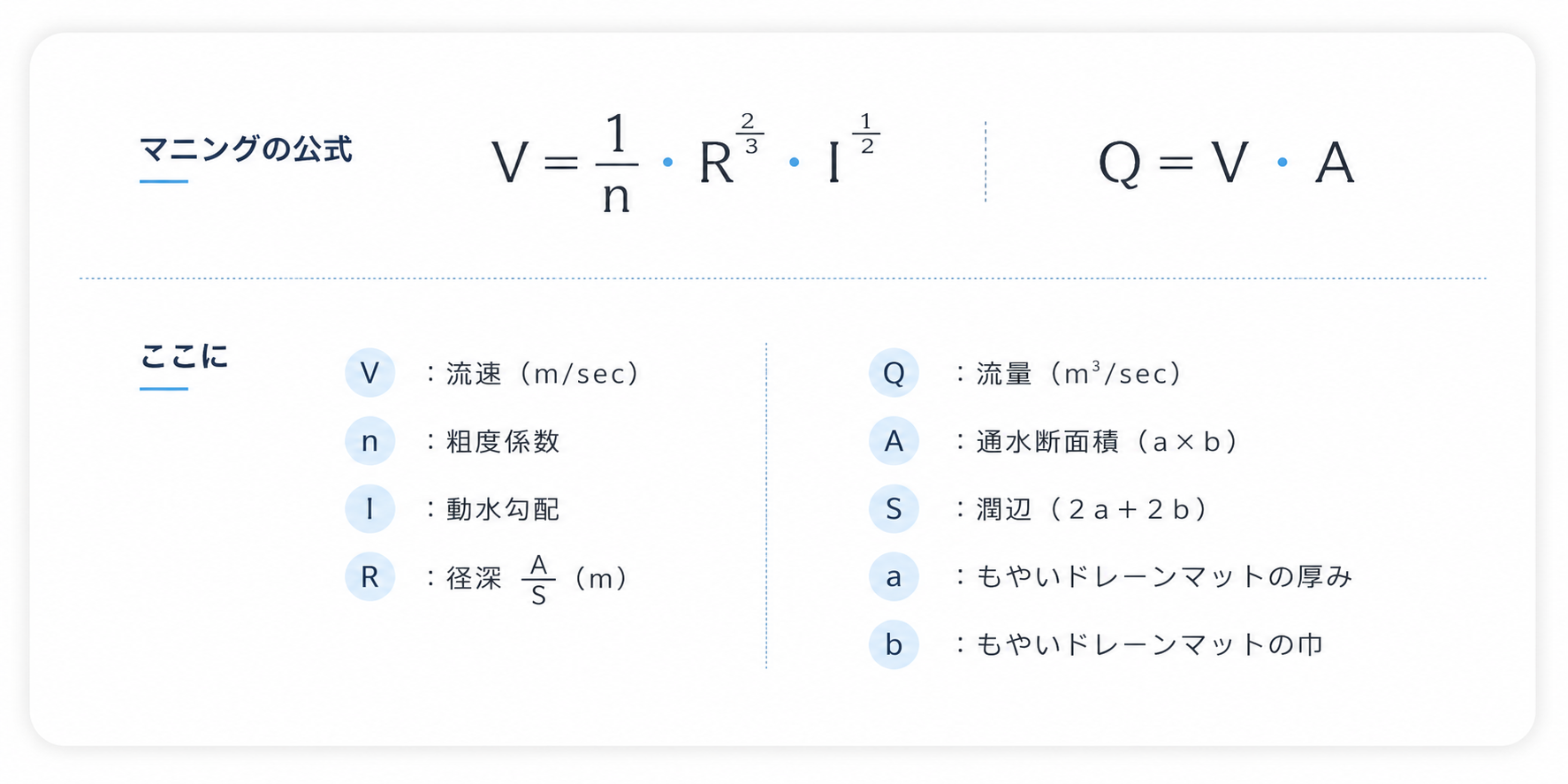

もやいドレーンの透水性能は、透水性能試験により管水路の式（マニング公式）の適用が可能であると確認されています。

もやいドレーン・標準タイプの透水能力

品番	規格	有効通水断面積	流速V（cm/sec）					流量Q（ℓ/sec）
			動水勾配					動水勾配
			3/1000	1/200	1/100	3/100	1/10	3/1000	1/200	1/100	3/100	1/10
M-23	20×300	60	2.21	2.85	4.04	7.00	12.78	0.132	0.171	0.242	0.420	0.766
M-25	20×500	100	2.25	2.90	4.11	7.11	12.99	0.225	0.290	0.411	0.712	1.299
M-32	30×200	60	2.75	3.56	5.03	8.72	15.92	0.165	0.213	0.302	0.523	0.955
M-325	30×250	75	2.80	3.62	5.12	8.88	16.21	0.210	0.271	0.384	0.666	1.215
M-33	30×300	90	2.84	3.66	5.18	8.98	16.40	0.255	0.330	0.467	0.808	1.476
M-34	30×400	120	2.88	3.72	5.26	9.12	16.66	0.346	0.447	0.632	1.095	1.999
M-52	50×200	100	3.66	4.73	6.69	11.60	21.18	0.366	0.473	0.669	1.160	2.118
M-525	50×250	125	3.76	4.86	6.88	11.92	21.76	0.471	0.608	0.860	1.490	2.720
M-53	50×300	150	3.84	4.95	7.01	12.14	22.17	0.576	0.743	1.052	1.822	3.326
P-73	径70	38.5	3.35	4.33	6.12	10.61	19.37	0.129	0.166	0.235	0.408	0.745
P-103	径100	78.5	4.25	5.49	7.77	13.46	24.57	0.334	0.431	0.610	1.056	1.929

粗度係数 n=0.11

横スクロールができます

↑ TOPへ戻る

フレキシブルタイプの透水能力

品番	規格	有効通水断面積	流速V（cm/sec） 75kN/m²載荷時					流量Q（ℓ/sec） 75kN/m²載荷時
			動水勾配					動水勾配
			3/1000	1/200	1/100	3/100	1/10	3/1000	1/200	1/100	3/100	1/10
M-11	10×100	10	2.14	2.77	3.92	6.78	12.39	0.021	0.027	0.039	0.067	0.123
M-115	10×150	15	2.19	2.82	4.00	6.93	12.65	0.032	0.042	0.060	0.103	0.189
M-12	10×200	20	2.21	2.85	4.04	7.00	12.78	0.044	0.057	0.080	0.140	0.255
M-13	10×300	30	2.23	2.88	4.08	7.07	12.92	0.067	0.086	0.122	0.212	0.387
M-15	10×500	50	2.25	2.91	4.12	7.14	13.03	0.112	0.145	0.206	0.357	0.651
M-16	10×600	60	2.26	2.92	4.13	7.15	13.06	0.135	0.175	0.247	0.429	0.783
F-23	20×300	60	3.47	4.49	6.35	11.00	20.08	0.208	0.269	0.381	0.660	1.205
F-32	30×200	60	4.33	5.59	7.91	13.71	25.03	0.260	0.335	0.474	0.822	1.501
F-325	30×250	75	4.41	5.69	8.05	13.95	25.47	0.330	0.427	0.604	1.040	1.910
F-33	30×300	90	4.46	5.76	8.15	14.12	25.78	0.401	0.518	0.733	1.271	2.320
M-13r	10×300	30	3.13	4.04	5.72	9.91	18.09	0.094	0.121	0.171	0.297	0.542

粗度係数 n=0.07(M-13r:n=0.05)
