もやいドレーン(NATM湧水対応型NSBタイプ)

マーク もやいドレーンマット

三角NSBタイプ(湧水対応型)

NETIS CB-100002-A

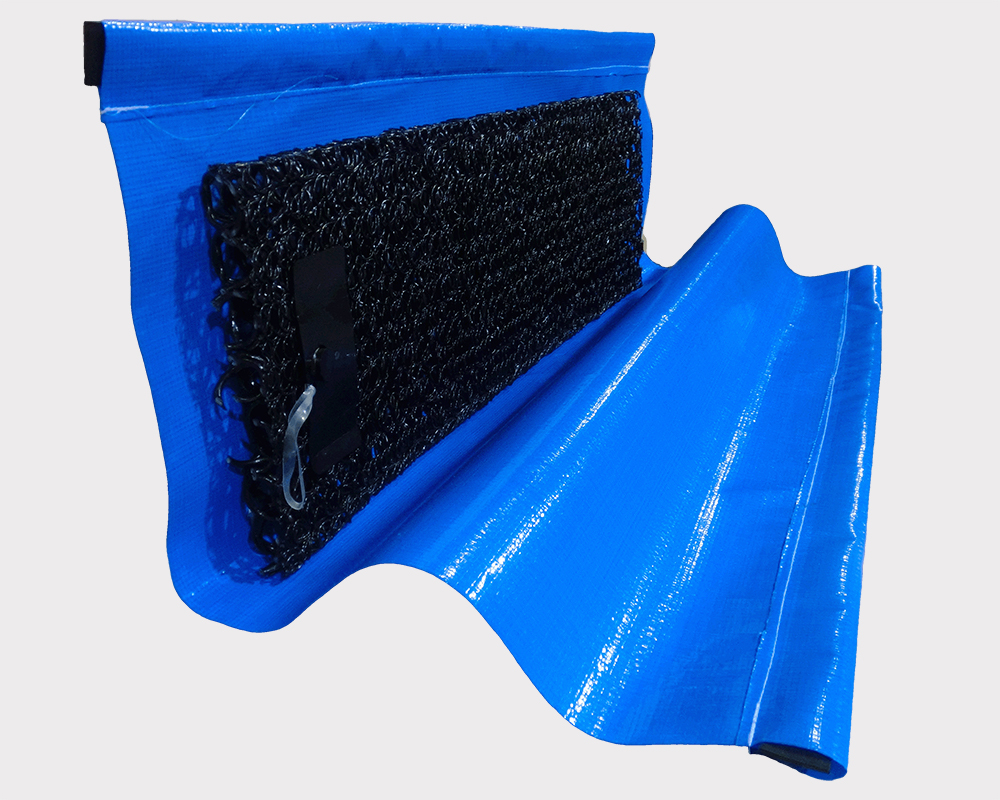

もやいドレーンマット(湧水対応型NSBタイプ)
  • ・トンネル裏面排水工(A)専用
  • もやいドレーンNSBタイプは、トンネル裏面排水工(A)用として、特に湧水の多い場合の施工に適しています。その特長は、透水シートと不透水シートの二重構造で、その間に防水シートの不織布のみをはさみ込み、樋状の不透水シートで湧水を受ける構造となっています。よって、湧水が漏れることなく確実に導水します。

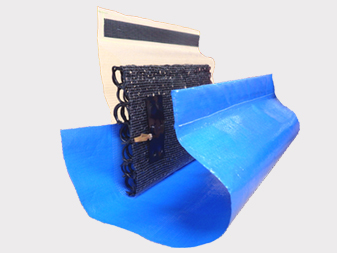

もやいドレーンマット(湧水対応型NSBタイプ) 特長

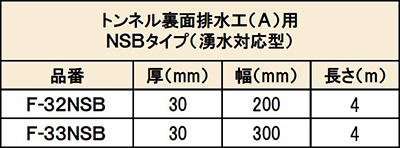

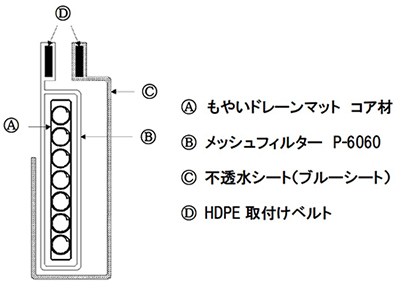

もやいドレーンマット(湧水対応型NSBタイプ)規格

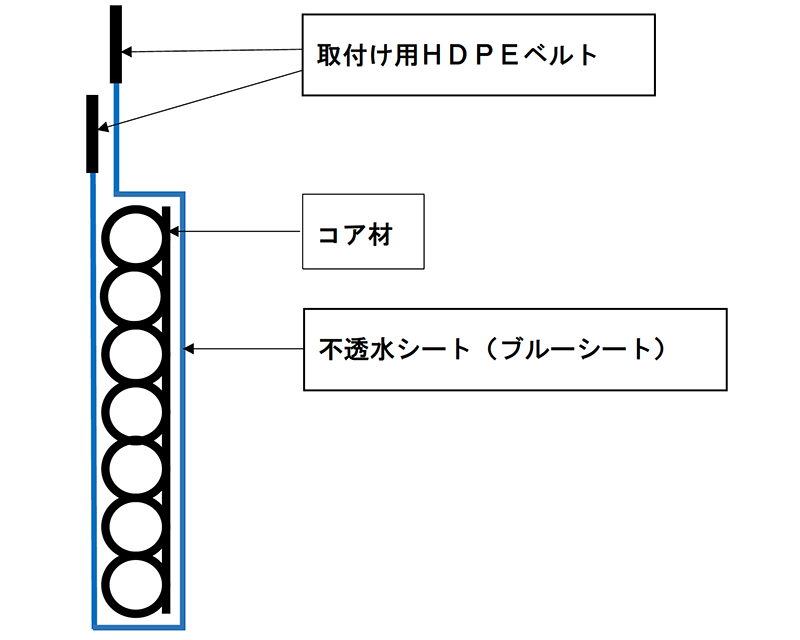

もやいドレーンマット(湧水対応型NSBタイプ) 取付要領

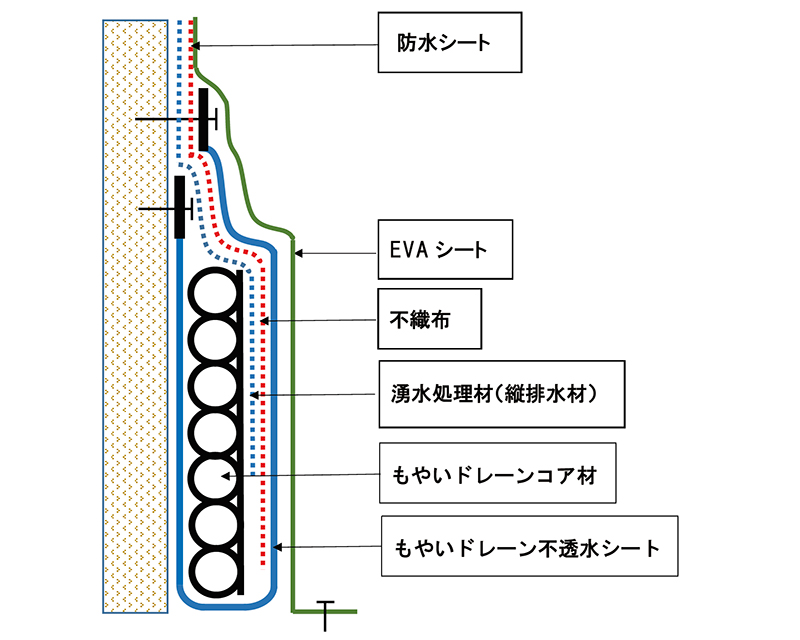

もやいドレーンマット(湧水対応型NSBタイプ) 設置要領

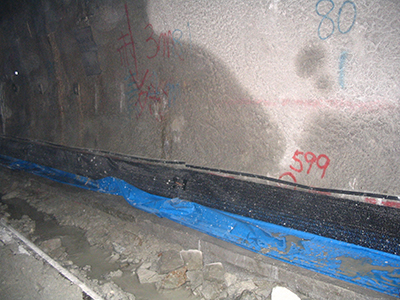

  • @ もやいドレーンNBタイプのベルト部を打鋲
  • もやいドレーンマット(湧水対応型NSBタイプ) 設置手順@
  • A 防水シートの不織布を取り外す
  • もやいドレーンマット(湧水対応型NSBタイプ) 設置手順A

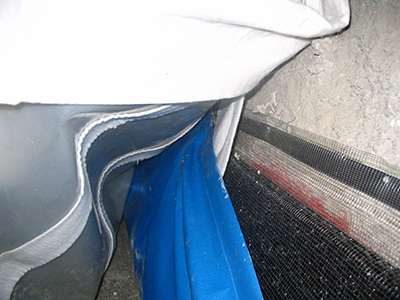

  • B 不織布入れ込み
  • もやいドレーンマット(湧水対応型NSBタイプ) 設置手順B

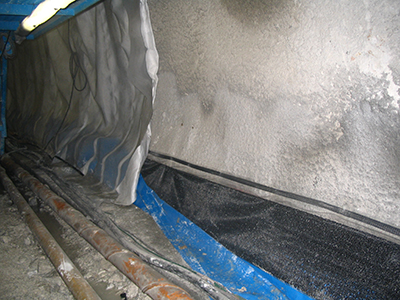

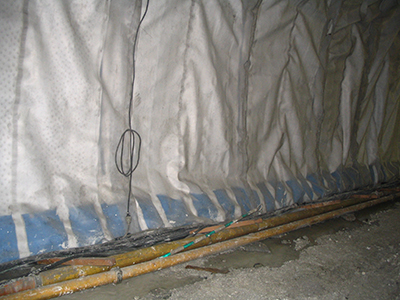

  • C 不透水シート設置後EVAシートを被せて完了
  • もやいドレーンマット(湧水対応型NSBタイプ) 設置手順C

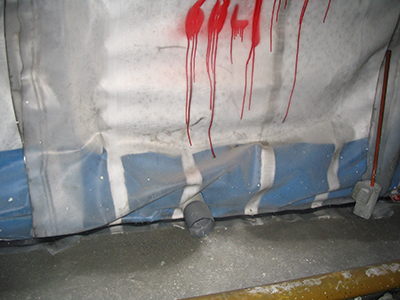

  • D 横断排水接続ジョイントの設置状況
  • もやいドレーンマット(湧水対応型NSBタイプ) 設置手順D
